Lâminas Rotativas de Corte Longitudinal · Facas Slitter · Faca Industrial · Lâmina de Máquina · Faca Circular
Precisão em Lâminas de Corte Longitudinalpara Linhas de Metal, Papel, Filme e Conversão
Lâminas em D2, HSS M2, HSS M35 e aço metalúrgico (PM), temperadas a vácuo a 60–66 HRC, retificadas em CNC com tolerância de espessura de ±0.0015 mm e acabamento superficial de 0.2 Ra. Fabricação sob medida conforme desenho ou amostra. Envio para 88 países.
- Tolerância de espessura de ±0.0015 mm e acabamento lapidado de 0.2 Ra
- Prazo padrão de 4 semanas, opção urgente de 2 semanas
- Têmpera a vácuo própria — sem terceirização
- Certificados de aço e de dureza e relatórios de inspeção incluídos

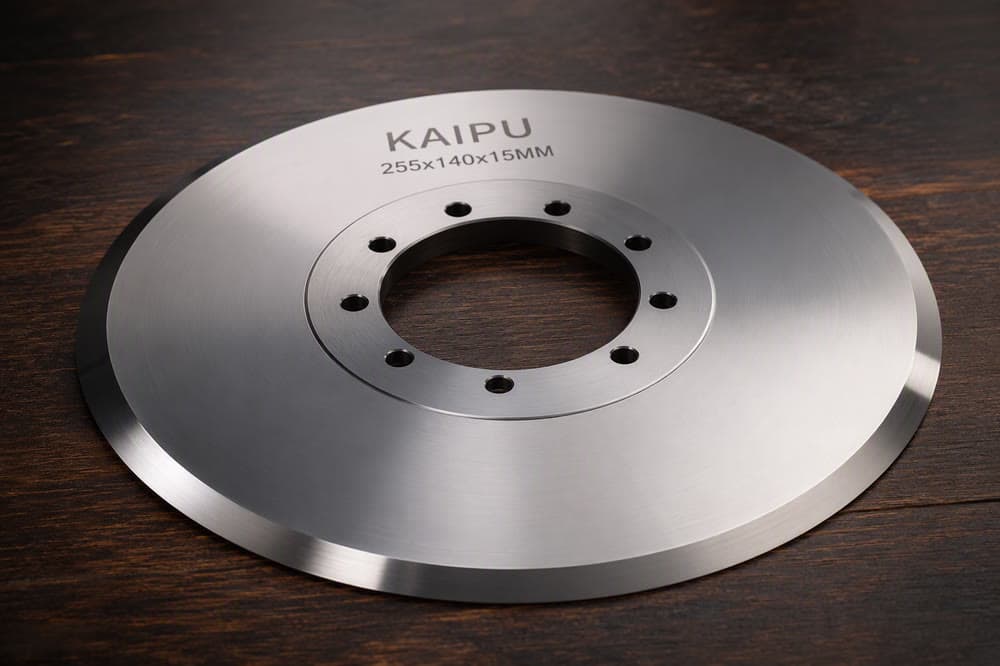

Lâminas Circulares de Corte Longitudinal
Projetadas para o Corte de Bobinas com Precisão
Na KAIPU fabricamos lâminas rotativas de corte longitudinal, facas slitter, facas circulares, facas industriais e lâminas de máquina para corte de bobinas, processamento de chapas metálicas e linhas de corte longitudinal de alta velocidade em aço, alumínio, inox, cobre e aço elétrico.
Cada lâmina é produzida internamente em nossa fábrica em Ma'anshan — da seleção da matéria-prima à têmpera a vácuo e à retificação de precisão CNC, sem terceirização em nenhuma etapa. Nosso forno de têmpera a vácuo próprio garante HRC uniforme em toda a seção transversal de cada lâmina, eliminando as falhas por pontos moles que provocam lascamento prematuro e rebarba nas linhas de corte longitudinal de bobinas.
- Batimento zero: dentro de 0.005 mm TIR em cada lâmina
- Corte sem rebarbas: lapidação de 0.2 Ra com geometria de fio combinada
- Vida útil prolongada: 1.5× a 2.5× mais tempo entre reafiações em comparação com aços padrão
- Sob medida em 4 semanas: conforme desenho, amostra ou código de peça OEM
- Documentação completa: certificados de aço e de dureza e relatórios de inspeção incluídos
Especificações Técnicas
Sem Suposições. Sem Ambiguidade.
Cada especificação abaixo é verificada lâmina por lâmina pela nossa equipe de qualidade antes do embarque. Certificados de análise do material e relatórios de inspeção dimensional acompanham cada remessa sem custo adicional.
Guia de Seleção de Material — Qual Grau para a Sua Aplicação
| Grau | HRC | Melhor Aplicação | Esp. Máx. da Tira | Vida do Fio | Prazo |
|---|---|---|---|---|---|
| D2 | 60–62 | Corte longitudinal de bobinas HR/CR/GI, uso geral | 6 mm | 1.0× (referência) | 4 sem |
| HSS M2 | 62–64 | Aço inox, aço silício, linhas de alta velocidade | 4 mm | 1.5× | 4 sem |
| HSS M35 | 63–65 | Aço inox endurecido e aço elétrico CRGO | 3 mm | 1.8× | 5 sem |
| H11 / H13 | 50–55 | Bobina laminada a quente, aparo de bordas | 12 mm | 0.8× em alta temperatura | 4 sem |
| PM ASP2030 | 64–66 | Aplicações críticas premium de vida longa | 4 mm | 2.5× | 6 sem |
Especificações Dimensionais e de Tolerância
| Faixa de Diâmetro Externo | 75 mm a 600 mm (2.95 in a 23.62 in) |
| Faixa de Diâmetro Interno | 20 mm a 250 mm (0.79 in a 9.84 in) |
| Faixa de Espessura | 1.0 mm a 25 mm (0.04 in a 0.98 in) |
| Tolerância de Espessura | ±0.0015 mm (±0.000059 polegada) |
| Tolerância de Planicidade | ±0.001 mm (±0.000039 polegada) |
| Paralelismo | Dentro de 0.005 mm TIR |
| Concentricidade / Batimento | Dentro de 0.005 mm TIR |
| Acabamento Superficial | Lapidação em 0.2 Ra µm, polimento em 0.1 Ra sob consulta |
| Geometria do Fio | Chanfro simples, chanfro duplo, côncavo/convexo (dished), fio arredondado |
| Capacidade de Corte | Espessura de material de 0.1 mm a 24 mm |
| Tratamento Térmico | Têmpera a vácuo e revenimento multiestágio internos |
| Verificação de Dureza | 100% inspecionado por lâmina, durômetro portátil |
| Inspeção CMM | Certificado dimensional CMM por lote |
| Marcação | Nº de peça, lote e data gravados a laser em cada lâmina |
Como Fazer o Pedido
Especifique Sua Lâmina de Corte Longitudinal em 5 Passos
Material e Espessura
Informe o material a cortar e a faixa de espessura (ex.: aço CR, 0.4–1.6 mm).
Largura da Tira e Tolerância
Especifique a largura de corte desejada e a tolerância de borda aceitável.
Dimensões do Eixo
Forneça o DE, DI, espessura e detalhes de chaveta do eixo existente, se houver.
Velocidade da Linha e Volume
Velocidade da linha em m/min e número de cortes por turno, se disponível.
Modo de Falha Atual
Grau atual da lâmina e a falha a eliminar: lascamento, rebarba, desgaste do fio, empenamento.
Envie um desenho, DXF ou amostra usada para sales@machine-knives.net. Respondemos em até 1 dia útil com recomendação de grau, preço e prazo de entrega.
Aplicações
Selecione Seu Material e Sua Configuração
Nem todo material se corta da mesma forma. Cada cartão abaixo é uma aplicação real atendida pela KAIPU, com o grau, a dureza e a geometria de fio recomendados extraídos de dados de produção — não de catálogo. Informe o código de configuração ao entrar em contato conosco.
Corte Longitudinal de Bobina HR — Aço Carbono e Estrutural, 1.0–6.0 mm
- Grau
- D2 ou H11
- Dureza
- 58–62 HRC
- Fio
- Chanfro simples 5–8°
- Medida Típica
- 300 × 150 × 20 mm
Atenção ao desgaste do fio em espessuras maiores. Escolha H11 para laminado a quente, onde a abrasão por carepa é severa.
Ref. de Configuração KP-HR-01Corte Longitudinal de Bobina CR — Aço Baixo Carbono, 0.3–3.0 mm
- Grau
- D2 ou D3
- Dureza
- 60–62 HRC
- Fio
- Chanfro simples 6–8° + land
- Medida Típica
- 255 × 140 × 15 mm
A rebarba é o principal modo de falha em tira CR. Tolerância de planicidade rigorosa é crítica em espessuras finas.
Ref. de Configuração KP-CR-02Corte Longitudinal de Bobina Revestida GI / GA, 0.3–2.0 mm
- Grau
- D2 (com TiN)
- Dureza
- 60–62 HRC
- Fio
- Fio arredondado ou chanfro simples
- Medida Típica
- 255 × 140 × 15 mm
O revestimento de zinco acelera o desgaste da lâmina. O tratamento superficial TiN prolonga a vida em 40–60%.
Ref. de Configuração KP-GI-03Bobina de Aço Inox — Séries 200 / 300 / 400
- Grau
- HSS M2 ou M35
- Dureza
- 62–65 HRC
- Fio
- Chanfro simples 6° com land estreito
- Medida Típica
- 255 × 140 × 20 mm
Material com encruamento. Land estreito e HRC elevado evitam o rolamento do fio.
Ref. de Configuração KP-SS-04Corte Longitudinal de Bobinas de Alumínio e Ligas de Alumínio
- Grau
- D2 ou HSS M2
- Dureza
- 58–62 HRC
- Fio
- Lâmina superior côncava (dished)
- Medida Típica
- 280 × 160 × 18 mm
Material macio. Aqui a geometria da lâmina influencia a qualidade do fio mais do que a dureza.
Ref. de Configuração KP-AL-05Corte Longitudinal de Aço Silício / Aço Elétrico CRGO
- Grau
- HSS M35 ou PM ASP2030
- Dureza
- 63–66 HRC
- Fio
- Chanfro simples 5–7° com land estreito
- Medida Típica
- 255 × 140 × 15 mm
Extremamente abrasivo. O metal pulverizado (PM) oferece vida 2×–3× maior que o HSS padrão. Obrigatório para CRGO.
Ref. de Configuração KP-CRGO-06Corte Longitudinal de Tiras de Cobre e Latão
- Grau
- D2 ou D3
- Dureza
- 60–62 HRC
- Fio
- Chanfro duplo ou fio arredondado
- Medida Típica
- 200 × 100 × 12 mm
Metais dúcteis podem aderir ao fio. Geometria afiada e folga lateral correta são essenciais.
Ref. de Configuração KP-CU-07Aparo Lateral em Laminador de Tubos
- Grau
- D2 ou HSS M2
- Dureza
- 60–64 HRC
- Fio
- Fio reto / aparo lateral
- Medida Típica
- 300 × 180 × 20 mm
O contato contínuo exige resistência máxima ao desgaste. Combine com espaçadores temperados compatíveis.
Ref. de Configuração KP-TM-08Lâminas de Cisalhamento para Linhas de Corte a Comprimento
- Grau
- D2 ou H13
- Dureza
- 58–62 HRC
- Fio
- Fio reto / ângulo de cisalhamento
- Medida Típica
- Sob medida conforme especificação OEM
O ângulo de cisalhamento e a folga entre lâminas são críticos. Sempre forneça conjuntos combinados de lâmina superior e inferior.
Ref. de Configuração KP-CTL-09Nosso Processo de Fabricação
Da Matéria-Prima à Lâmina
Cada lâmina de corte longitudinal KAIPU passa por 6 etapas de fabricação internas rigidamente controladas. Sem terceirização em nenhuma etapa — torneamento CNC, retificação de furo CNC, eletroerosão a fio para chavetas, têmpera a vácuo própria e verificação de qualidade por CMM.
Corte da Matéria-Prima
Serra fita corta tarugos certificados de D2/HSS. Certificados de aço arquivados por número de corrida.
Torneamento CNC
Torno CNC faceia e torneia os discos até DE, DI e espessura próximos da medida final.
Têmpera a Vácuo
Forno a vácuo próprio, têmpera e revenimento multiestágio até o HRC especificado.

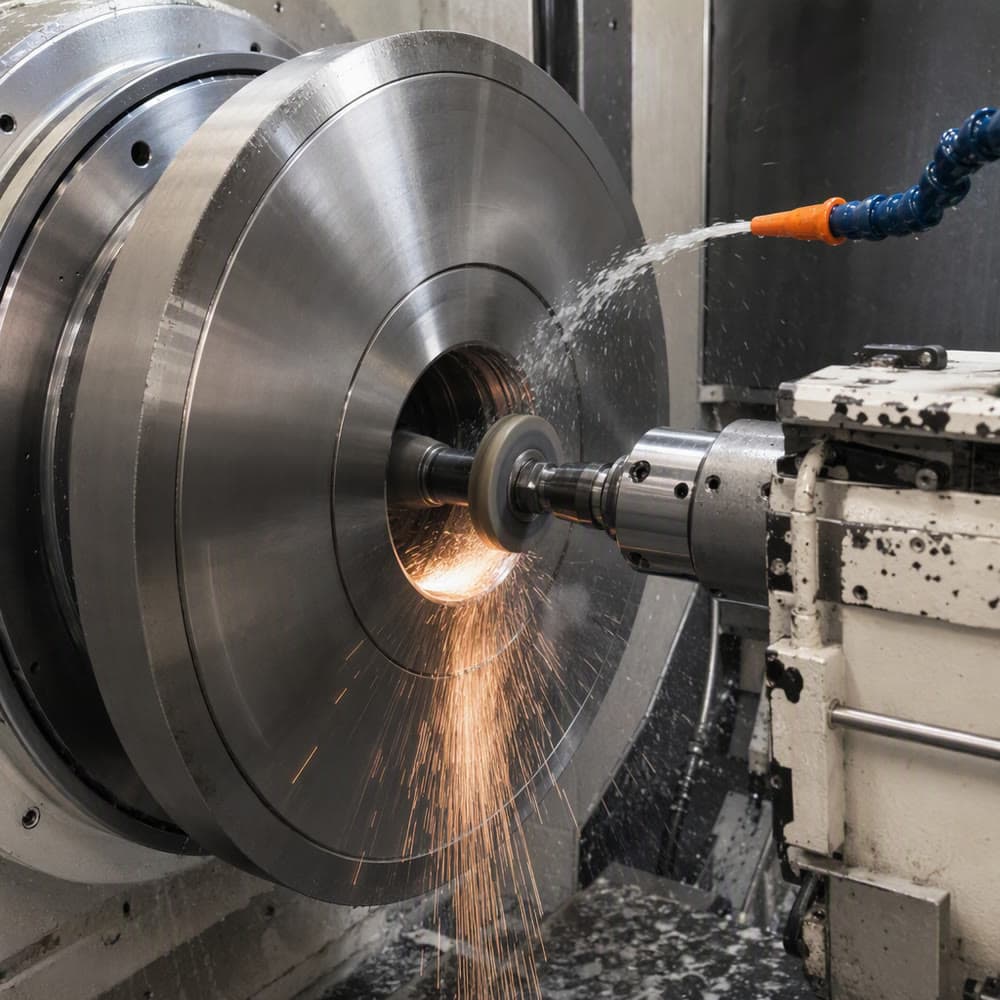

Retificação do Furo
Retificadora interna CNC. Furo retificado até a tolerância final de DI ±0.0015 mm.
Eletroerosão a Fio para Chaveta
Máquinas de eletroerosão a fio usinam chavetas com largura e profundidade precisas, sem distorção.
Marcação a Laser
Nº de peça, dimensões e data do lote gravados a laser em cada lâmina.
Por Dentro da Nossa Fábrica em Ma'anshan
Máquinas Reais. Lâminas Reais.
Fotografias do nosso chão de fábrica. Sem CGI, sem imagens de banco. Cada etapa mostrada é o equipamento real, em operação, produzindo a mesma lâmina que você encomenda.

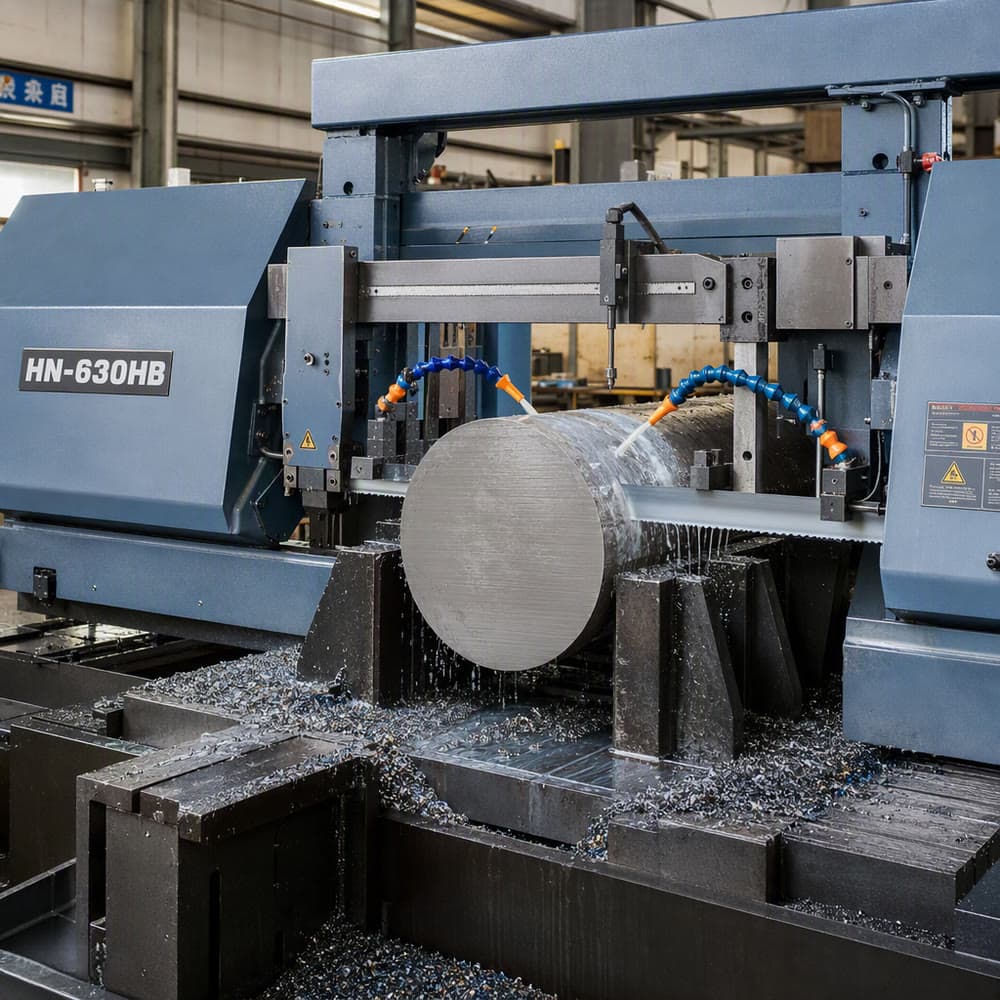

Corte da Matéria-Prima
Corte em serra fita, tarugos de D2 / HSS

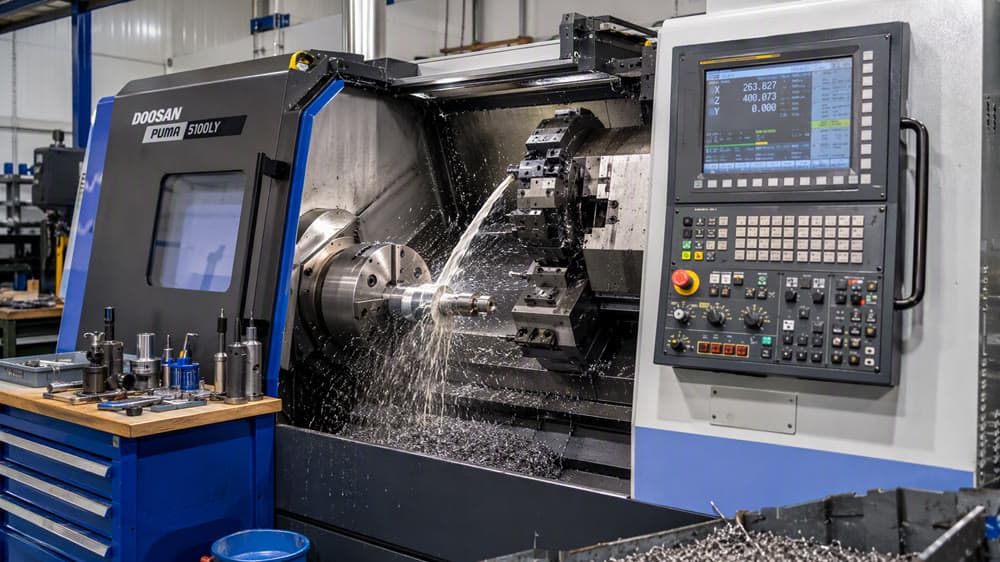

Torneamento CNC
Torno CNC de precisão

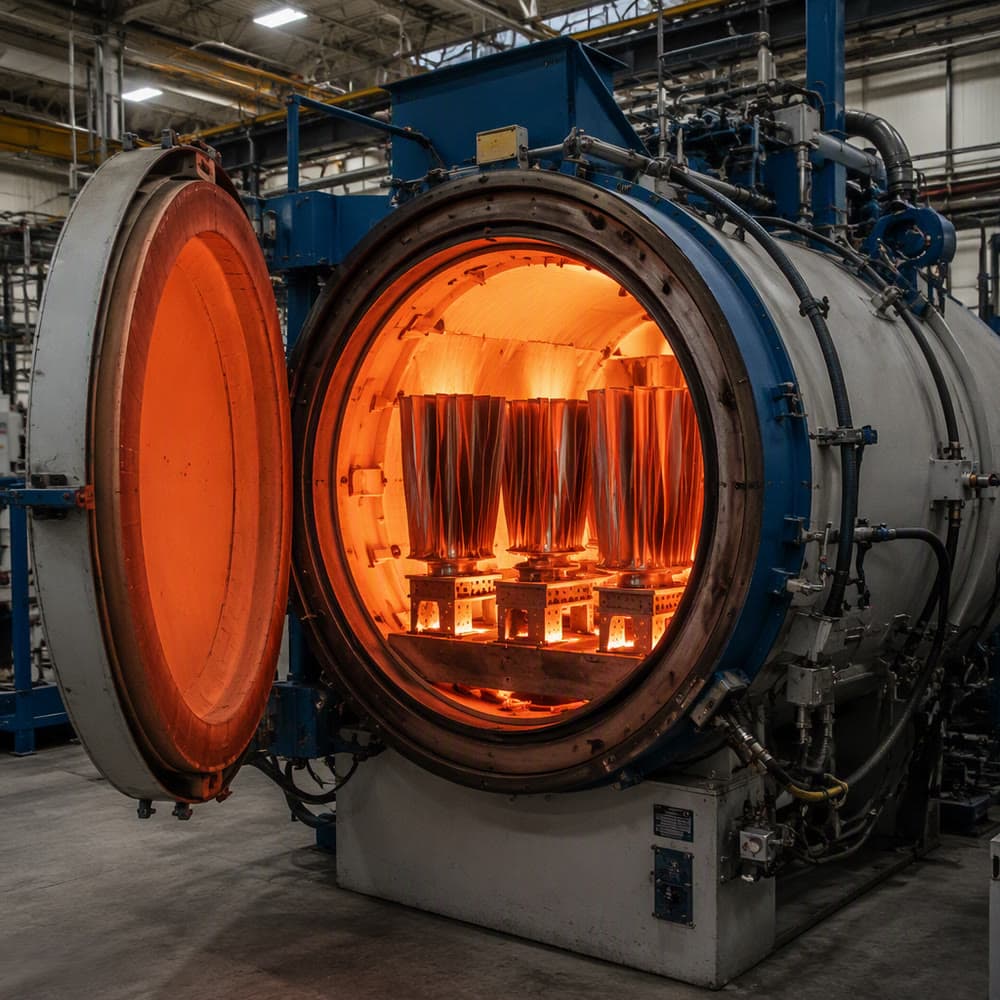

Têmpera a Vácuo
Forno a vácuo próprio, até 66 HRC
Retificação do Furo
Retificadora interna CNC

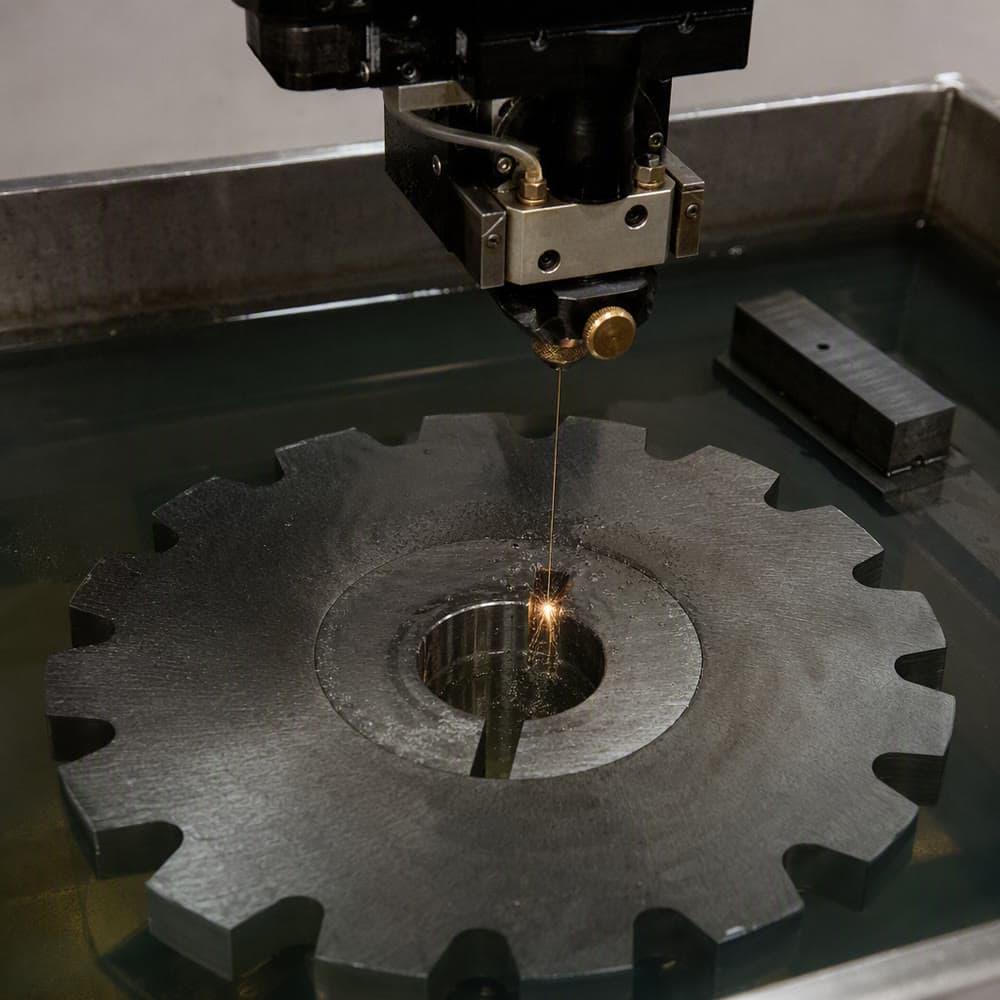

Eletroerosão a Fio para Chaveta
Corte de chaveta de precisão, sem distorção

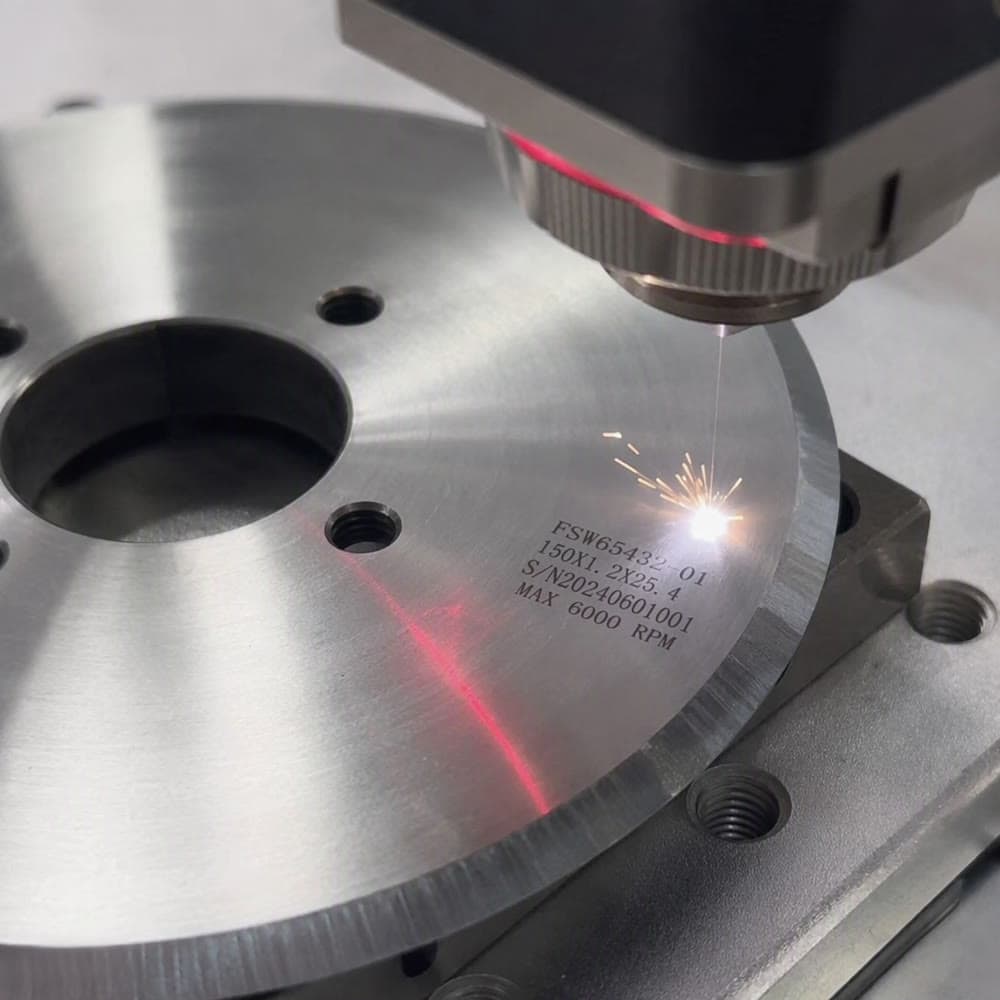

Marcação a Laser
Nº de peça + lote gravados em cada lâmina
Controle de Qualidade
Cada Lâmina Inspecionada. Cada Certificado Documentado.

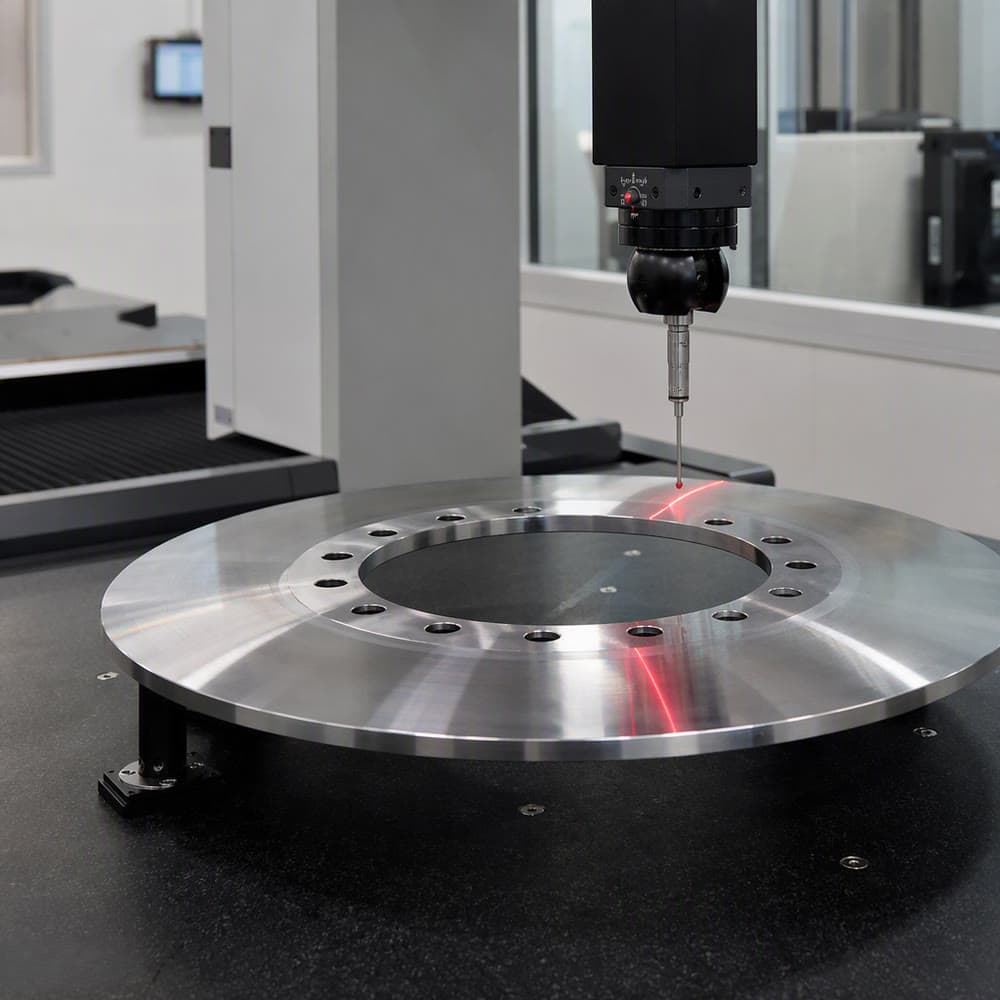

CMM (Máquina de Medição por Coordenadas)
Nossa CMM realiza verificação dimensional em 100% das lâminas: DE, DI, espessura, paralelismo, concentricidade e batimento, conforme a tolerância do seu desenho.
O conjunto completo de inspeção inclui:
- CMM: DE, DI, espessura e batimento por lâmina
- Durômetro portátil: HRC confirmado por lâmina
- Micrômetros digitais: espessura e planicidade
- Rugosímetro: Ra 0.2 µm confirmado após a lapidação
- Placa de granito: planicidade verificada em ±0.001 mm
Certificados de análise do material e relatórios de inspeção CMM são fornecidos com cada remessa sem custo adicional.
Estudos de Caso
Resultados Reais de Linhas de Corte Reais
Três estudos de caso de clientes KAIPU, com o problema concreto, a troca de lâmina que recomendamos e o resultado quantificado — sem generalidades vazias.
Centro de Serviços de Bobinas de Aço Inox, EAU
Lâminas de HSS se desgastavam a cada 6 ou 7 dias em bobina de inox 304. Taxa de rejeição por rebarba: 3.1%. O cliente usava lâminas D2 de fabricação local.
Migração para HSS M35 KAIPU, 64 HRC, chanfro simples 6° com land estreito. Conjunto superior + inferior combinados.
Vida da lâmina: de 6 para 17 dias (+183%). Rejeição por rebarba: de 3.1% para 0.3%. Custo mensal de ferramental 34% menor.
Laminador a Quente, Índia
Lâminas de aparo lateral lascando em 4 dias em bobina HR de 6 mm. Parada por troca de lâmina: 2.5 h por evento.
Especificado H11 a 52 HRC, fio arredondado, DE 350 × DI 200 × 25 mm. Fornecidos conjuntos combinados superior/inferior + espaçadores temperados.
Vida da lâmina: de 4 para 11 dias. Lascamento: zero na revisão de 6 meses. Economia anual: ≈ $21,000 em ferramental + paradas.
Conversor de Alumínio, Índia
Lâminas superiores côncavas (dished) empenando em alumínio de 0.8 mm após 5 dias. Qualidade de fio inconsistente entre as larguras de corte.
Conversão para D3 a 62 HRC, geometria côncava (dished), planicidade 100% verificada em ±0.001 mm por CMM.
Perfil côncavo da lâmina superior reespecificado para acompanhar a tensão da linha. Qualidade de fio consistente em todas as larguras de corte após a troca.
Serviço de Reafiação
Serviço de Reafiação: Prolongue a Vida da Lâmina em 3 a 5 Ciclos
Envie suas lâminas KAIPU ou de outras marcas desgastadas para Ma'anshan. Nós reafia, relapida, reinspecionamos e devolvemos na tolerância dimensional original, prolongando a vida da lâmina em tipicamente 3 a 5 reafiações em lâminas finas rodando espessuras pesadas, e 30 ou mais em ferramental pesado a uma fração do custo de uma lâmina nova.
Cada reafiação inclui:
- Reafiação dimensional para DE, DI e espessura originais
- Reafiagem do fio no ângulo de chanfro e na largura de land originais
- Lapidação para acabamento superficial de 0.2 Ra, com verificação dimensional CMM por lâmina
- Reverificação de dureza (durômetro portátil)
- Relatório de inspeção completo enviado junto com a devolução
Prazo: 10 dias úteis a partir do recebimento das lâminas
Solicitar Coleta para ReafiaçãoEntrega Global
Envio para 88 Países. Cotação na Sua Moeda.
De uma única lâmina de reposição a um conjunto completo de ferramental de linha, cuidamos da embalagem de exportação, da documentação e do frete — porta a porta, se preferir.
Opções de Envio
- DHL / FedEx expresso: 3–5 dias
- Frete aéreo: 5–8 dias
- Frete marítimo (LCL/FCL): 20–35 dias
- Despacho urgente no retorno de reafiação
Incoterms
- EXW Ma'anshan
- FOB Xangai / Ningbo
- CIF / CFR principais portos
- DDP porta a porta disponível
Moeda e Pagamento
- Cotação em USD, EUR, GBP ou na sua moeda
- Transferência bancária T/T (30/70 ou 100%)
- PayPal para amostras e pedidos pequenos
- L/C aceito para pedidos grandes
Embalagem e Documentos de Exportação

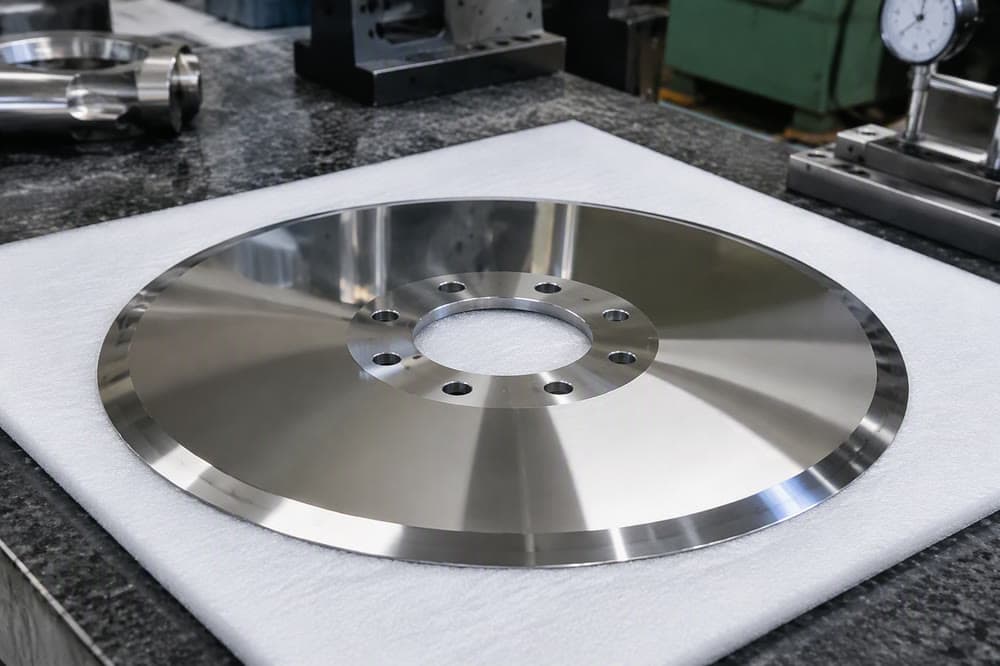

- Papel anti-ferrugem VCI + espuma + caixa de compensado
- Certificados de aço e de dureza por lote
- Packing list, fatura e C/O sob solicitação
- Relatório completo de inspeção dimensional
Perguntas Frequentes
Antes que Você Pergunte
O que são lâminas e facas de corte longitudinal (slitter)?
Lâminas e facas de corte longitudinal são ferramentas de corte especializadas, usadas em máquinas de corte longitudinal (slitter) para cortar com precisão grandes bobinas de material em tiras mais estreitas.
Para que serve uma lâmina de corte longitudinal?
As lâminas de corte longitudinal são comuns em indústrias como papel, filme plástico, metal, têxtil e embalagens, garantindo cortes limpos e precisos com o mínimo de desperdício de material.
Qual material é usado na fabricação das lâminas de corte longitudinal?
As lâminas de corte longitudinal são normalmente fabricadas com materiais de alto desempenho, como aço ferramenta para trabalho a frio D2 e D3, HSS M2 e M35 e PM-HSS ASP 2030, selecionados conforme o material da tira, a espessura e a velocidade da linha.
Posso encomendar lâminas de corte longitudinal sob medida?
Sim, com certeza! Na KAIPU Machine Knives somos especializados na fabricação de lâminas de corte longitudinal sob medida, em diferentes formatos e tamanhos, incluindo facas rotativas, circulares e retas para máquinas.
Que tipos de materiais as lâminas rotativas de corte longitudinal conseguem processar?
Elas processam diversos metais, incluindo aço, aço inox, alumínio, cobre e outras ligas industriais.
Lâminas de corte e facas de corte longitudinal são a mesma coisa?
Os termos costumam ser usados de forma intercambiável, mas lâminas de corte geralmente designam cortadores circulares rotativos, enquanto facas de corte podem incluir diferentes ferramentas industriais usadas em máquinas de corte, aparo e conversão.
Que materiais as lâminas e facas de corte longitudinal conseguem cortar?
As lâminas e facas de corte longitudinal são projetadas para cortar uma ampla variedade de materiais, conforme o grau e a dureza do aço. São comumente usadas para cortar chapas metálicas, papel, filmes plásticos, folhas metálicas, borracha e laminados em máquinas industriais de corte longitudinal e conversão.
Qual é a dureza das lâminas de corte longitudinal?
As lâminas de corte longitudinal são normalmente temperadas em torno de 58 a 60, dependendo do aço ferramenta utilizado. O tratamento térmico adequado proporciona resistência ao desgaste, maior vida da lâmina e desempenho de corte consistente em operações de corte longitudinal de alta velocidade.
O que deve ser verificado antes de instalar as lâminas de corte?
Antes de instalar as lâminas de corte, verifique dimensões, tolerância, planicidade, alinhamento e condição da superfície de montagem. Certifique-se de que as lâminas estejam limpas, sem danos e devidamente alinhadas ao eixo, para evitar vibração, corte irregular e desgaste da máquina.
Por que usar lâminas de corte sob medida em vez de lâminas padrão?
Lâminas sob medida oferecem melhor ajuste, tolerâncias mais apertadas e vida útil mais longa, pois são feitas para máquinas e materiais específicos. Isso melhora a precisão de corte, reduz rebarbas e garante desempenho estável em operações de corte longitudinal de alta velocidade.
